隨著微創醫療技術的快速發展，內窺鏡蛇骨作為實現靈活轉向與精密操作的核心部件，其制造工藝對焊接技術提出了極高要求。激光焊接憑借其獨特優勢，成為該領域的技術革新方向。


一、技術優勢：高精度與低熱影響
?
微米級精度?
激光焊接可精準控制焊接區域，實現微米級焊點定位（重復定位精度±0.02mm），滿足蛇骨管材微小焊盤（最小間隙0.15mm）的焊接需求?。


低熱效應?
激光快速加熱與冷卻特性顯著縮小熱影響區，避免蛇骨材料（如鎳鈦合金、不銹鋼）因高溫導致的變形或性能退化，保障其機械強度與靈活性?。


?非接觸式加工?
非接觸焊接模式避免機械應力損傷，尤其適用于蛇骨多關節結構的脆弱部位，同時減少污染風險?。


二、工藝難點與解決方案
?復雜結構適配性?

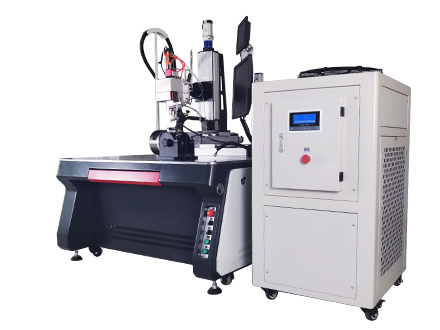

蛇骨由數十至數百個微型骨節組成，需多角度焊接。多軸聯動激光焊接機通過柔性治具與自動對射機構，實現蛇骨單元鏡面對稱連接，適應四方向彎曲設計?。


高密封性要求?
激光錫球焊接技術通過精確熔融錫球填充焊縫，確保蛇骨管與牽引絲等連接部位的密封性，良率達99.6%以上?


三、典型應用場景
?蛇骨管結構焊接?
頭部外管與牽引絲、中部牽引絲等關鍵連接點采用激光錫球焊接，確保彎曲性能與耐久性?5。
?
微型部件集成?
膠囊內窺鏡的主板控制模塊、微型電池等部件通過激光焊接實現高可靠連接?25。
?
表面處理優化?
焊接后采用內壁打磨工藝，同步清理金屬碎屑并降低表面粗糙度，提升蛇骨運動順滑度?
